उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: RayLaser
प्रमाणन: CE
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: लकड़ी का
प्रसव के समय: 7-30 दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: सेट/एम
आवेदन: |
लेजर काटना |
लागू सामग्री: |
धातु |
स्थिति: |
नया |
लेजर प्रकार: |
फाइबर लेजर |
काटने का क्षेत्र: |
1500 मिमी * 3000 मिमी |
काटने की गति: |
0~100मी/मिनट |
ग्राफिक प्रारूप समर्थित: |
एआई, पीएलटी, डीएक्सएफ, बीएमपी, डीएसटी, डीडब्ल्यूजी, एलएएस, डीएक्सपी |
मोटाई काटना: |
0~30 मिमी |
सीएनसी या नहीं: |
हाँ |
कूलिंग मोड: |
जल शीतलन |
नियंत्रण सॉफ्टवेयर: |
साइप्रस |
लेजर स्रोत ब्रांड: |
मैक्स रेकस |
लेजर हेड ब्रांड: |
रायटूल |
सर्वो मोटर ब्रांड: |
यास्कावा |
गाइडरेल ब्रांड: |
हायविन |
नियंत्रण प्रणाली ब्रांड: |
साइप्रस |
वजन (किग्रा): |
3500 किग्रा |
प्रमुख बिक्री बिंदु: |
उच्च उत्पादकता कम रखरखाव |
ऑप्टिकल लेंस ब्रांड: |
तरंगदैर्ध्य |
वारंटी: |
3 वर्ष |
लागू उद्योग: |
निर्माण सामग्री की दुकानें, विनिर्माण संयंत्र, मशीनरी मरम्मत की दुकानें, खेतों, निर्माण कार्य, ऊर्जा |
मशीन परीक्षण रिपोर्ट: |
प्रदान किया गया |
वीडियो आउटगोइंग-निरीक्षण: |
प्रदान किया गया |
मुख्य घटकों की गारंटी: |
3 वर्ष |
प्रमुख घटक: |
दबाव पोत, मोटर, गियर, गियरबॉक्स, इंजन, पीएलसी, गुणवत्ता उज्जवल लेजर, अनुभवी संयोजन तकनीक |
संचालन का तरीका: |
निरंतर तरंग |
विन्यास: |
गैन्ट्री प्रकार |
उत्पादों को संभाला: |
धातू की चादर |
विशेषता: |
प्रोग्राम करने योग्य सर्वो मोटर |
प्रदर्शन: |
शीर्ष प्रदर्शन |
गति: |
तेज़ी से त्वरित |
सटीकता: |
सटीकता |
रखरखाव: |
कम लागत |
अनुभवी संयोजन तकनीक: |
विश्वसनीय गुणवत्ता |
अनुभवी बिक्री उपरांत सेवा: |
समाधान एवं प्रशिक्षण की पेशकश की गई |

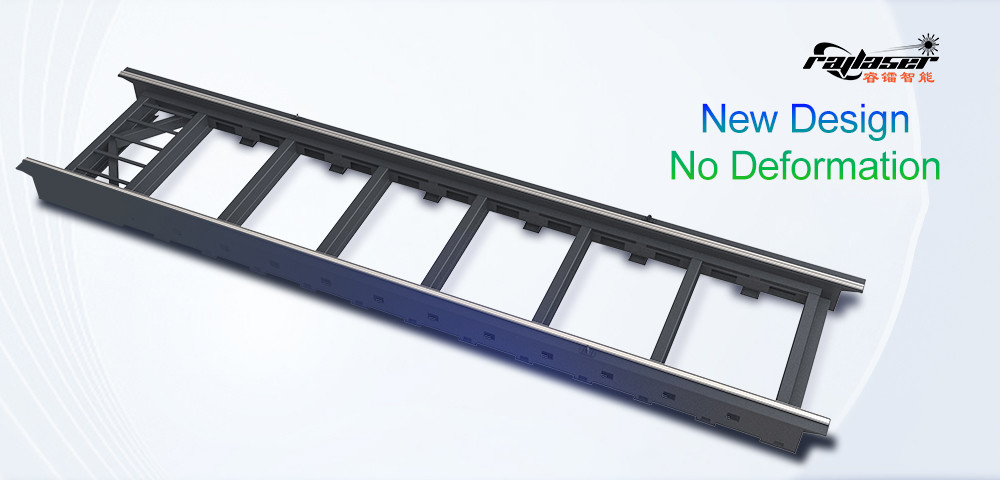

डिजाइन: |
कोई विकृति नहीं |
आवेदन: |
लेजर काटना |
लागू सामग्री: |
धातु |
स्थिति: |
नया |
लेजर प्रकार: |
फाइबर लेजर |
काटने का क्षेत्र: |
1500 मिमी * 3000 मिमी |
काटने की गति: |
0~100मी/मिनट |
ग्राफिक प्रारूप समर्थित: |
एआई, पीएलटी, डीएक्सएफ, बीएमपी, डीएसटी, डीडब्ल्यूजी, एलएएस, डीएक्सपी |
मोटाई काटना: |
0~30 मिमी |
सीएनसी या नहीं: |
हाँ |
कूलिंग मोड: |
जल शीतलन |
नियंत्रण सॉफ्टवेयर: |
साइप्रस |
लेजर स्रोत ब्रांड: |
मैक्स रेकस |
लेजर हेड ब्रांड: |
रायटूल |
सर्वो मोटर ब्रांड: |
यास्कावा |
गाइडरेल ब्रांड: |
हायविन |
नियंत्रण प्रणाली ब्रांड: |
साइप्रस |
वजन (किग्रा): |
3500 किग्रा |
प्रमुख बिक्री बिंदु: |
उच्च उत्पादकता कम रखरखाव |
ऑप्टिकल लेंस ब्रांड: |
तरंगदैर्ध्य |
वारंटी: |
3 वर्ष |
लागू उद्योग: |
निर्माण सामग्री की दुकानें, विनिर्माण संयंत्र, मशीनरी मरम्मत की दुकानें, खेतों, निर्माण कार्य, ऊर्जा |
मशीन परीक्षण रिपोर्ट: |
प्रदान किया गया |
वीडियो आउटगोइंग-निरीक्षण: |
प्रदान किया गया |
मुख्य घटकों की गारंटी: |
3 वर्ष |
प्रमुख घटक: |
दबाव पोत, मोटर, गियर, गियरबॉक्स, इंजन, पीएलसी, गुणवत्ता उज्जवल लेजर, अनुभवी संयोजन तकनीक |
संचालन का तरीका: |
निरंतर तरंग |
विन्यास: |
गैन्ट्री प्रकार |
उत्पादों को संभाला: |
धातू की चादर |
विशेषता: |
प्रोग्राम करने योग्य सर्वो मोटर |
प्रदर्शन: |
शीर्ष प्रदर्शन |
गति: |
तेज़ी से त्वरित |
सटीकता: |
सटीकता |
रखरखाव: |
कम लागत |
अनुभवी संयोजन तकनीक: |
विश्वसनीय गुणवत्ता |
अनुभवी बिक्री उपरांत सेवा: |
समाधान एवं प्रशिक्षण की पेशकश की गई |
डिजाइन: |
कोई विकृति नहीं |
20 किलोवाट से 60 किलोवाट तक की बेवल काटने की सटीकता के साथ बड़े प्रारूप धातु प्रसंस्करण पर हावी
दक्षिण पूर्व एशिया और सऊदी अरब में शिपयार्ड, खनन उपकरण निर्माताओं और संरचनात्मक इस्पात निर्माताओं के लिए इंजीनियर, Raylaser Gantry Pro Series बेजोड़ शक्ति और पैमाने प्रदान करता है।उच्च शक्ति वाले फाइबर लेजर (20kW-60kW) और एकीकृत कंक्रीट काटने (0°45°) के साथ, यह औद्योगिक गैन्ट्री प्रणाली 6 मीटर x 20 मीटर तक की चादरों को संसाधित करती है, कार्बन स्टील (40 मिमी +), स्टेनलेस स्टील (30 मिमी +) और एल्यूमीनियम (25 मिमी +) को उत्पादन गति पर संसाधित करती है।
गैन्ट्री-स्केल पावर
60kW मैक्स लेजर स्रोतः 1.5m/min पर 40mm कार्बन स्टील काटता है
दोहरी ड्राइव सर्वो प्रणालीः 150 मीटर/मिनट तेज गति (2 जी त्वरण)
20 टन क्षमताः बिना डिकोलिंग के पूर्ण प्लेट स्टैक का प्रसंस्करण करता है
उन्नत बेवल कटिंग
3 डी बेवल हेडः वेल्ड-तैयार किनारों के लिए 0 ̊45 ° स्वचालित रूप से समायोजित करता है
30 मिमी स्टील पर ±0.1° कोण सहिष्णुता
ऑटो-बेवेल नेस्टिंग के साथ सीएएम सॉफ्टवेयर
रेगिस्तान और उष्णकटिबंधीय लचीलापन
IP65 सील ऑप्टिक्स (सऊदी रेत के तूफान)
आर्द्रता नियंत्रित विद्युत अलमारियाँ (SEA मानसून जलवायु)
45°C परिवेश संचालन के लिए S&G 40HP चिलर
स्मार्ट फैक्ट्री एकीकरण
आईओटी उत्पादन निगरानीः रे क्लाउड के माध्यम से वास्तविक समय में ओईई ट्रैकिंग
स्वचालित नोजल चेंजर और ऊंचाई सेंसर
एफएमएस कन्वेयर सिस्टम के साथ संगत
शून्य डाउनटाइम डिजाइन
तेजी से रखरखाव के लिए मॉड्यूलर रेल प्रणाली
थर्मल मुआवजा 0.03 मिमी/मीटर के साथ लेजर-संरेखित गैन्ट्री
| मॉडल | काटने का क्षेत्र | लेजर शक्ति | अधिकतम मोटाई | बेवल क्षमता | शक्ति |
|---|---|---|---|---|---|
| GP-6020 | 6m x 2m | 20-30 किलोवाट | 35 मिमी (सीएस) | 0°45° | 380V/100A |
| GP-8025 | 8m x 2.5m | 30~40 किलोवाट | 40 मिमी (सीएस) | 0°45° | 380V/150A |
| GP-1220 | 12m x 2m | 40 ₹ 50 किलोवाट | 45 मिमी (सीएस) | 0°45° | 480V/200A |
| GP-2060 | 20m x 6m | 50~60 किलोवाट | 50 मिमी (सीएस) | 0°45° | 480V/400A (3-चरण) |
CS=कार्बन स्टील • मानक: प्रीसिटेक एचडी कंक्रीट हेड • रेओएस प्रो नियंत्रक
मानसून/धूल प्रतिरोधीः आईपी65 घटक जेद्दाह रेत और बैंकॉक आर्द्रता से बचते हैं
ऊर्जा की बचतः 2.5kW/hr बिजली की खपत 40kW बनाम 6kW/hr प्लाज्मा पर
अपशिष्ट में कमीः 94% सामग्री उपयोग के साथ 8x12 मीटर की चादरें
अनुपालनः सीई, जीसीसी, आसियान सुरक्षा प्रमाणपत्र
स्थानीय सहायताः सिंगापुर, रियाद, कुआलालंपुर में तकनीशियन
|
|
|
|
|
|
||||
|
काटने का क्षेत्र
|
कार्यशाला उपलब्धता और आवश्यक उत्पादकता भार के अनुसार अनुकूलित करें।
|
|
|
|
||||
|
लेजर स्रोत
|
मैक्स / रेकस / आईपीजी / बोसी / बीडब्ल्यूटी
|
|
|
|
||||
|
लेजर शक्ति
|
6000W~50KW उपलब्ध
|
|
|
|
||||
|
अधिकतम त्वरण
|
1.5G~4G वैकल्पिक
|
|
|
|
||||
|
काटने की गति
|
80m/min~180m/min
|
|
|
|
||||
|
स्थिति की सटीकता
|
≤0.03 मिमी
|
|
|
|
||||
|
सटीकता को बदलना
|
≤0.03 मिमी
|
|
|
|
||||
प्रश्न: क्या यह दबाव वाहिकाओं के लिए 30 मिमी स्टेनलेस पर बेवल काट सकता है?
उत्तर: हाँ! हमारा 50 किलोवाट का मॉडल 30 मिमी एसएस पर 0.8 मीटर/मिनट की गति से ±0.1° सटीकता प्राप्त करता है।
प्रश्न: सीमित स्थानों में 20 मीटर की चादरें कैसे संभालें?
उत्तर: हम खंडित रेल प्रणालियों की पेशकश करते हैं जो विस्तार किट के साथ 15 मीटर की खाड़ी में स्थापित की जाती हैं।
प्रश्न: सऊदी अरब में 60 किलोवाट के लेजर के लिए किस प्रकार के शीतलन की आवश्यकता होती है?
उत्तर: एकीकृत 40 एचपी कूलर 50 डिग्री सेल्सियस कार्यशालाओं में 22 डिग्री सेल्सियस शीतलक बनाए रखते हैं।
प्रश्न: क्या ऑपरेटर प्रशिक्षण शामिल है?
A: 5 दिन का निःशुल्क प्रशिक्षण + बहुभाषी मैनुअल (अरबी/मलई/थाई) ।
प्रश्न: कंक्रीट काटने से उत्पादकता कैसे बढ़ती है?
उत्तर: द्वितीयक पीसने को समाप्त करें:
परंपरागत: 45 मिनट की मिलिंग प्रति जोड़
गैन्ट्री प्रो: 1 पास में एकीकृत बेवल
*"बटाम शिपयार्ड में हमारा Raylaser GP-2060 (60kW) प्लाज्मा की तुलना में 8 मिनट में 40 मिमी की बेवेल्ड पतवार प्लेटों को 70% तेजी से काटता है। 11 महीने में प्राप्त ROI।"*
उत्पादन निदेशक, पीटी मैरिटाइम सॉल्यूशंस इंडोनेशिया
